Herramientas Necesarias:
- Cortatubos (de plástico o cobre)
- Lápiz
- Cinta métrica
- Llave inglesa
- Broca con punta de diamante
- Nivel
- Película protectora
- Columna de ducha con mezclador termostático
- Alcachofa de ducha
- Tubería de plástico y cobre (15mm de diámetro)
- Conectores de plástico y cobre («codo» y «t»)
- Válvulas de cierre
- Cinta adhesiva de doble cara
¿Qué Es Un Panel de Ducha Con Mezclador Termostático?
Este tipo de ducha le permite predeterminar la temperatura del agua deseada y mantenerla constante durante la duración de la ducha, independientemente de si se enciende un grifo o si se tira de la cadena.
¿Puedo Montar Un Panel De Ducha Con Mezclador De Ducha Termostático Con Mi Sistema De Calefacción Central?
Nuestras columnas de ducha con mezcladores termostático son ideales para ser utilizados con una bomba, sistema de gravedad, a presión o sistemas con caldera mixtas. Antes de completar la compra de cualquier columna de ducha, le recomendamos que se comunique con el fabricante de su producto para verificar que sea compatible.
Tipos de Columnas o Paneles de Ducha con Mezclador Termostático
Las válvulas mezcladoras termostáticas están disponibles en una variedad de modelos: expuestos o empotrables.
Los mezcladores empotrables únicamente exponen los controles; el mezclador termostático y las conexiones de alimentación están ocultas (en la parte posterior de la placa embellecedora). Esta guía le mostrará cómo instalar una columna de ducha con un mezclador termostático externo, pero los mismos principios se pueden aplicar con columnas equipadas con una llave mezcladora termostática incorporada.
Los mezcladores termostáticos externos pueden ser montados sobre cualquier pared y las tuberías de alimentación (agua caliente y fría) pueden ocultarse dentro de la pared y conectarse en la parte inferior del mezclador de ducha termostático. Alternativamente pueden pasarse a través de la pared y conectarse a la parte posterior del mezclador de ducha.

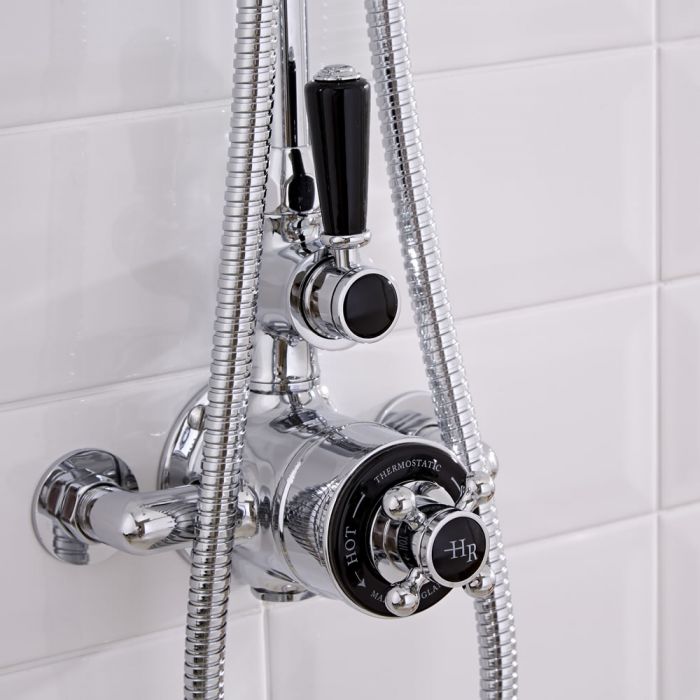

Mezclador Termostático Expuesto Tradicional de 1 Salida
Mezclador Termostático Empotrable Tradicional de 2 Salidas
Cómo Montar Un Panel De Ducha Con Mezclador Termostático
1. Decida La Posición En La Que Desea Conectar Las Tuberías De Alimentación
- Primeramente, decida de dónde tomar las tuberías de entrada. Si va a instalar un conjunto de ducha sobre una bañera, puede utilizar las tuberías de las que ya predispone para su grifería existente.
- Si alternativamente desea montar una llave mezcladora en una cabina de ducha o ducha de obra, será necesario verificar donde se encuentran las tuberías de alimentación más cercanas (suelen estar en el suelo).
- Si tiene dudas sobre los distintos tubos de alimentación y los tubos de entrada del agua fría y caliente, siempre puede identificar cuáles son las tuberías que alimentan al grifo del agua caliente y agua fría ya que podrá oír las tuberías de alimentación cada vez que encienda y apague el paso del agua.
N.B.: Una vez se haya encendido el grifo del agua caliente, las tuberías se calentarán rápidamente así que proceda con cuidado.
2. Apague El Paso Del Agua
- Antes de continuar, apague el paso del agua (la válvula de cierre del paso del agua generalmente suele estar situada debajo del fregadero).
- Abra los grifos para permitir vaciar los grifos de cualquier agua residual que pueda quedar dentro de los grifos.
3. Conecte Los Tubos de Alimentación a la Ducha
- Una vez que el paso del agua haya sido cerrado y la alimentación a los grifos haya quedado aislada, puede conectar los tubos de entrada a la llave de ducha mezcladora. Las instrucciones suministradas con la llave de ducha mezcladora le permitirán insertar las tuberías del agua fría y caliente en los lados correctos – la entrada del agua caliente posicionada en el lado izquierdo y la entrada del agua calienta a en el lado derecho.
Nuestro consejo: las tuberías de plástico aseguran una instalación hidráulica más simple si necesita instalar tuberías debajo del suelo o detrás de cualquier pared. Es recomendable utilizar juntas de plástico, para prevenir que los tubos de plástico se deformen.
- Recuerde incluir una válvula de cierre del paso del agua para los tubos de alimentación a la ducha y de instalarlos lo más cerca posible de la ducha.
- Los accesorios y conectores a compresión son más fáciles de atornillar a los tubos de cobre, por lo tanto, es recomendable insertar una sección de tubo de cobre en el extremo del tubo de plástico. Una vez completado este paso, inserte los racores de los accesorios y conecte la fuente de alimentación a la válvula de cierre.
- Verifique que no haya ninguna fuga de agua en la nueva tubería que acaba de instalar.
4. Enjuague Y Limpie Los Tubos De Alimentación Para Eliminar Residuos O Suciedad
- Para evitar dañar la llave de ducha mezcladora termostática es recomendable limpiar los tubos de alimentación para asegurar que no entre en la llave de ducha mezcladora ya que podría averiarla.
- Desconecte el tubo de alimentación y colóquelo en un cubo debajo de las tuberías de alimentación. Retire los tapones de los racores.
- Vuelva a encender el paso del agua y ciérrela una vez haya enjuagado los tubos de alimentación.
5. Calcule las Dimensiones Requeridas para los Tubos de Aducción
- Posicione la llave mezcladora termostática en el lugar deseado en la pared de su zona de ducha. Marque las dimensiones necesarias para asegurarse de que los tubos de aducción estén al ras de la pared.
6. Corte Las Tuberías
- Corte las tuberías a las dimensiones requeridas.
Nuestro consejo: utilice un cortatubos pequeño en espacios más restringidos.
7. Taladre Los Agujeros
- A este punto puede marcar y taladrar los agujeros para poder posicionar la llave mezcladora en posición. Es recomendable utilizar taladros con puntas de diamante para taladrar sobre baldosas o azulejos.
8. Utilice Una Arandela de Cobre
- Utilice una arandela de cobre en cada salida de la llave mezcladora, fíjelas con una tuerca de fijación.
Nuestro consejo: las arandelas de cobre le ayudan a aislar y sellar entre las entradas de los tubos de alimentación y la llave de ducha mezcladora. Si lo prefiere puede envolverlos con cinta teflón para garantizar un completo sellado.
9. Alinee La Llave Mezcladora Con Las Tuberías De Aducción
- Alinee la llave mezcladora con los tubos de aducción, verificando que queden completamente insertados.
- Fije la llave mezcladora a la pared y las tuercas con una llave inglesa. Verifique que la llave mezcladora siga apagada. Vuelva a encender el paso del agua a la llave mezcladora y verifique que no haya ningún goteo.
10. Monte la Ducha
- La alimentación del agua caliente y fría llega a la alcachofa de ducha a través del tubo de alimentación vertical o manguera flexible.
- En caso de disponer de una manguera flexible, simplemente fíjela y conéctela al soporte que sostiene el cabezal de ducha en posición.
- Con el tubo vertical, primero debe asegurar que el tubo sea acortado a medida dependiendo de la altura de su techo. Si el tubo requiere ser acortado, primero será necesario medir la profundidad de la sección empotrable en el cual se vaya a posicionar el tubo sobre la llave mezcladora y la profundidad de la sección empotrable del soporte que fijará la parte superior del tubo.
- Utilice cinta adhesiva de doble cara y colóquela en el soporte más alto, a la altura que desee que esté en relación con el mezclador de ducha termostático.
- Mida desde la parte inferior del soporte a la tuerca de montaje de la llave mezcladora. Agregue estas medidas a las medidas tomadas anteriormente y corte el tubo a la longitud requerida.
Nuestro consejo: evite cortar la tubería con una sierra para metal. Es recomendable utilizar un cortatubos.
- Asegúrese de que el tubo encaje perfectamente entre la llave mezcladora y el soporte y que esté perfectamente vertical con un nivel.
- Marque los agujeros de montaje para el soporte más alto. Perfore y monte el soporte.
- A este punto puede fijar el tubo vertical y atornillar las tuercas.
- Algunas columnas de ducha tienen una barra de ducha extensible que se adhiere al soporte más alto de la tubería y se conecta a la alcachofa de ducha. Simplemente monte la pieza y atorníllela al cabezal de la ducha.
11. Compruebe Que no Haya Ningún Goteo
- Abra el paso de agua para verificar que no haya ningún goteo.
- Encienda la llave mezcladora para verificar que ésta funciona correctamente y que su ducha le proporcione con una temperatura constante.
- ¡Ya puede comenzar a utilizar su ducha!
